4-72C型高效工業離心通風機
產品簡介(Introduction)
4-72C型高效工業風機在普通款上進行升級優化，運轉效率高、設計得到客戶一致的認可。
使用行業:環保設備、涂布機、食品機械、印刷行業、制藥機械、干燥設備、陶瓷機械等。
使用場所:廣泛用于中大型工廠和民用建筑、大型商場、發電廠、空氣處理設備、熱風循環配套。輸送氣體非易燃易爆、無腐蝕性的氣體介質?？諝夂瑝m不允許有粘性物質，所含塵土顆粒量不大于150mg/m;,如果輸送小顆粒物料，風葉葉輪使用壽命將縮短。正常溫度不大于80°C。
產品特點(Features)
本機機主要由葉輪、機殼、進風口、機架、底架、軸承箱等皮帶傳動而組成，安裝簡單、使用壽命高。
葉 輪:由10個后傾的機翼型葉片、曲線型前盤和平板后盤組成。并經過動平衡校正，氣動性能，故運性能，幫運轉平衡、振動小、效率高、壽命長等特點。
機 殼:用鋼板焊成蝸型殼體。
進風口:制成整體(全部模具成型)，裝于風機的側面，于軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
傳動組:由主軸、軸承箱、聯軸器等。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，分為水冷和油冷兩種，將和電機裝配在同一鋼性架體上，從而降低安裝難度、縮短了現場調試和安裝工期等。
配套油水兩用軸承箱可以長期在高溫下工作，此風機可以制造非標，轉速實現參數的非標的調整。
型式
· 本廠機號有NO2.8、3.2、3.6、4、4.5、5、5.6、6、6.3、7.1、8、10、12共十三種。
· 本風機可制成右旋和左旋兩種型式,葉輪順時針旋轉,稱為右旋風機。
以“右”表示,葉輪逆時針旋轉,稱為左旋風機,以“左”表示。
· 風機的出口位置,以機殼的出風角度表示。4-72NO6-10出廠時均做成多種型式,可根據使用單位要求安裝成所需的位置,即出風口位置調整范圍0°~225°間隔是22.5°或45°,即(0°、45°、90°、135°、180°225°)共六種。NO6-12根據用戶需求制成一種方向角度。
· 風機的傳動方式為C式。

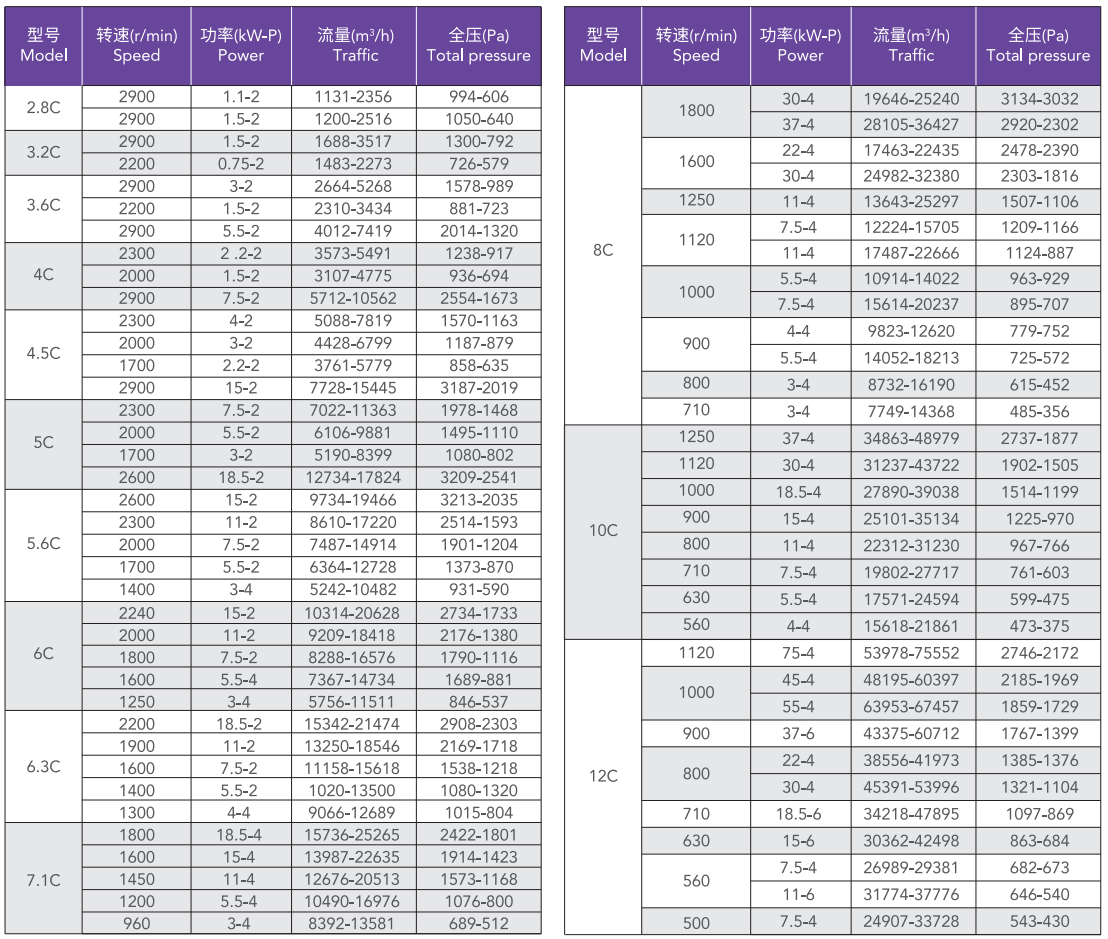

技術參數(Technical Parameter)
