9-19A型高壓離心風機
產品簡介(Introduction)
9-19A型高壓離心通風機,與國內外同類風機相比,具有效率高,噪聲較低,性能曲線平坦,高效區寬廣。
本風機一般用于鍛冶爐及高壓強制通風,并可廣泛用于物料輸送,并適用于輸送空氣及無腐蝕性、不自然、不含有粘性物質之氣體,介質的問題,一般不超過50°C(最高不超過80°C),介質中所含的塵土及硬質顆粒細不大于150mg/m3。它完全可取代低率的8-18、9-27型風機。
產品特點(Features)
本風機主要由葉輪、機殼、進風口、機架(B3款)等配直聯電動機而組成。
葉輪:由12片均屬向前直葉型碳鋼制作，葉輪前蓋、葉片一次性模具成型而成，葉輪成型后經嚴格平衡校正。
機殼:由碳鋼材質焊接成蝸型,風機整體緊湊靈活，節省占地,適用于各種場合。
進風口:采用碳鋼一次性收斂式流線型的整體結構，裝與風機的側面,用螺栓固定在前蓋板組成。
型式
· 本廠機號A型有NO 3.15、3.55、4、4.5、5、5.6、6.3、7.1共八種。本廠機號D型有NO 7.1、8、10、12.2、12.5共五種
· 本風機可制成右旋和左旋兩種型式，稱為右旋風機。以“右表示葉輪逆時針旋轉,稱為左旋風機，以“左”表示。
· 風機的出口位置，以機殼的出風角度表示。9-19型風機NO3.15~7.1出廠時均做成多種型式，可根據使用單位要求安裝成所需的位置,即出風口位置調整范圍0°~225°間隔是22.5°或45°,即(0°、45°、90°135°、180°、225°)共六種。NO7.1根據用戶需求制成一種方向角度
· 風機的傳動方式為A式和D式兩種。

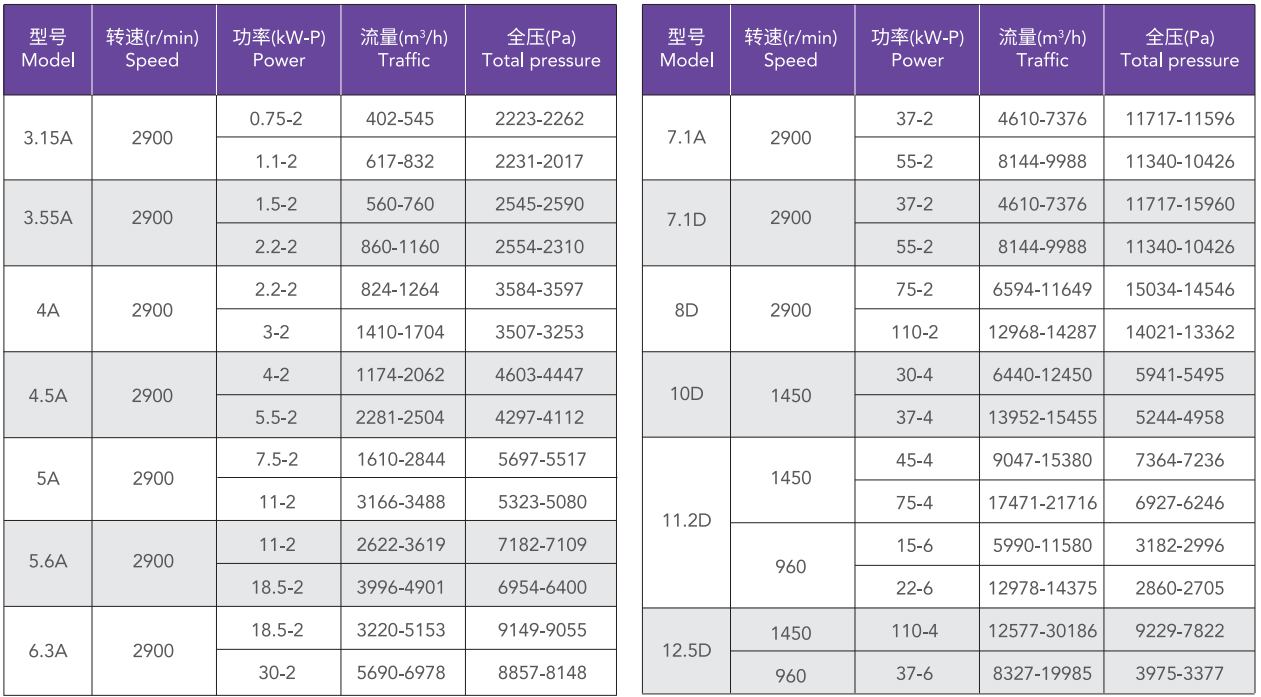

技術參數(Technical Parameter)
