4-72A型離心通風機
產品簡介(Introduction)
4-72A型離心風機運轉效率高、設計得到客戶一致的認可。

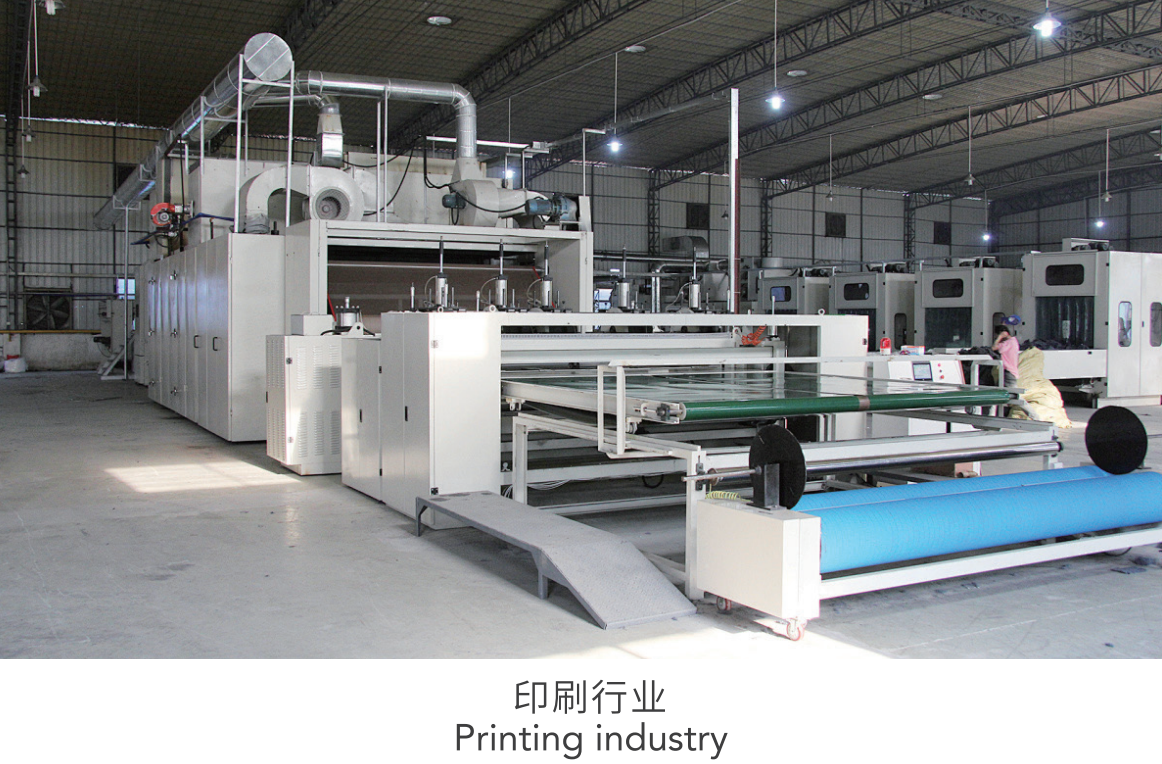

使用行業:環保設備、涂布機、食品機械、印刷行業、制藥機械、干燥設備、陶瓷機械等。
使用場所:廣泛用于中大型工廠和民用建筑、大型商場、發電廠空氣處理設備、熱風循環配套。
輸送氣體非易燃易爆、無腐蝕性的氣體介質?？諝夂瑝m不允許有粘性物質,所含塵土顆粒量不大于150mg/m3,如果輸送小顆粒物料，風葉葉輪使用壽命將縮短。根據使用環境，建議溫度范圍50-80°C適用。
產品特點(Features)
本風機主要由葉輪、機殼、進風口、機架(B3或B35款)等配直聯電動機而組成。
葉輪:由10片均屬向前彎曲葉型碳鋼制作,葉輪前蓋、葉片一次性模具成型而成，葉輪成型后經嚴格平衡校正。
機 殼:焊接成蝸型,風機整體緊湊靈活,節省占地,適用于各種場合。碳鋼葉殼耐高溫耐腐蝕。
進風口:采用一次性碳鋼材質收斂式流線型的整體結構，裝與風機的側面，用螺栓固定在前蓋板組成。
型式
· 本廠機號A型有NO 3.15、3.55、4、4.5、5、5.6、6.3、7.1共八種本廠機號D型有NO 7.1、8、10、12.2、12.5共五種
· 本風機可制成右旋和左旋兩種型式，稱為右旋風機。以“右表示葉輪逆時針旋轉,稱為左旋風機，以“左”表示。
· 風機的出口位置，以機殼的出風角度表示。9-19型風機NO3.15~7.1出廠時均做成多種型式，可根據使用單位要求安裝成所需的位置,即出風口位置調整范圍0°~225°間隔是22.5°或45°,即(0°、45°、90°135°、180°、225°)共六種。NO7.1根據用戶需求制成一種方向角度
· 風機的傳動方式為A式和D式兩種。

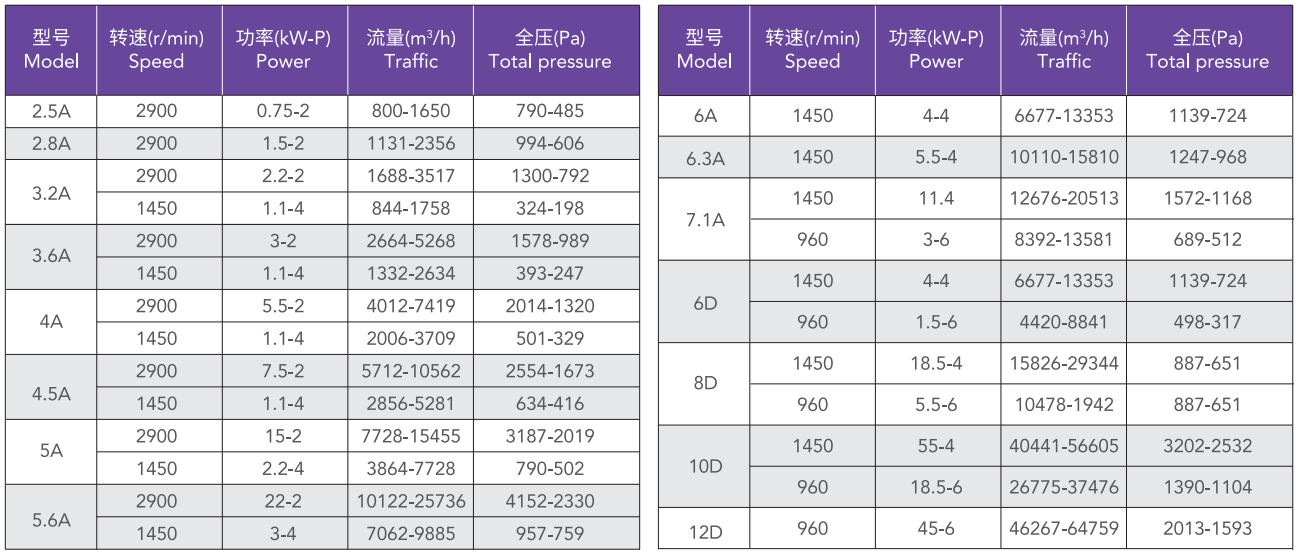

技術參數(Technical Parameter)
